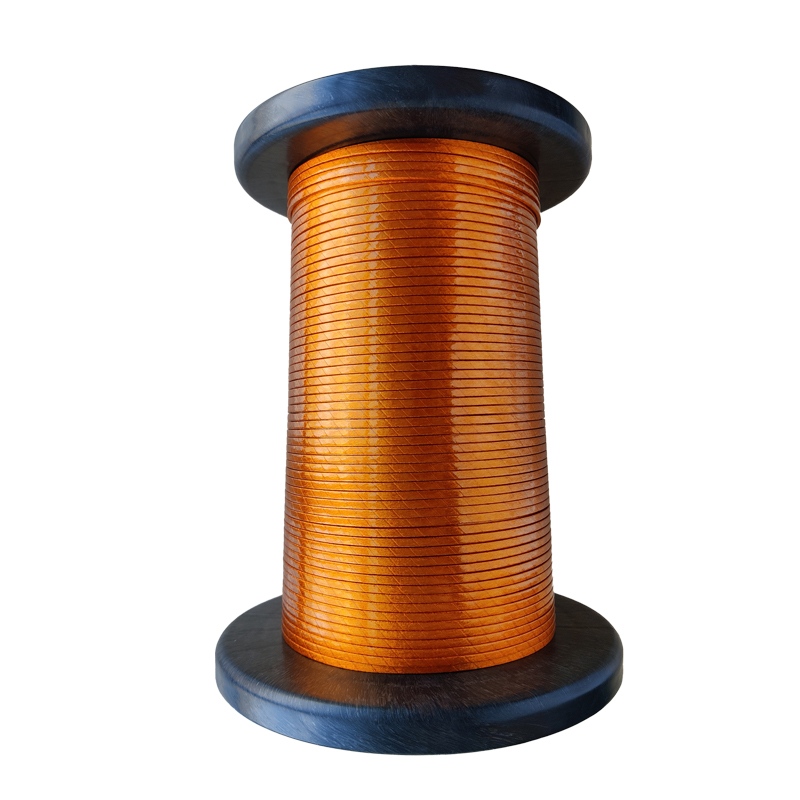

Fio Litz Torcido

Nosso Huaying Twisted Litz Wire é um produto genuíno de nível industrial fabricado pela Huizhou Huaying Electronic Technology Co., Ltd. É amplamente utilizado não apenas no mercado interno, mas também internacionalmente, o que nos rendeu uma longa lista de clientes fiéis. Por que é tão popular? Principalmente porque nosso fio está em total conformidade com os padrões de segurança UL e VDE e ainda atende aos requisitos de ausência de halogênio da ROHS. Da seleção da matéria-prima à torção e produção, cada etapa é conduzida de acordo com rígidos padrões industriais. Priorizamos nossos clientes com o máximo cuidado. Além disso, possuímos mais de dez patentes, garantindo que não haja problemas de qualidade. Muitos clientes fiéis dizem: “Usar nossa rede é reconfortante”. Sinceramente, encorajamos você a tentar; você não pode errar conosco!

Enviar consulta

Descrição do produto

Especificações do produto

Nosso Huaying Twisted Litz Wire oferece uma ampla gama de opções. O melhor diâmetro disponível é de 0,10 mm, capaz de torcer fios de 50 a 2.000 fios. O diâmetro ainda mais fino de 0,05 mm permite torcer fios de 50 a 3.000 fios. Independentemente das necessidades específicas do cliente, podemos atender a esses requisitos. O diâmetro externo do produto acabado também é flexível, variando de 0,1 mm a 8 mm. Se os clientes tiverem requisitos específicos de largura ou espessura, como exigir um medidor mais fino para instalação em pequenos dispositivos médicos, podemos atender a esses requisitos. Também pesquisamos cuidadosamente nossa rigidez dielétrica, demonstrando que nossos produtos não apresentam quebra de isolamento mesmo em ambientes de alta frequência e alta tensão, conquistando a confiança de nossos clientes.

Vantagens principais do produto

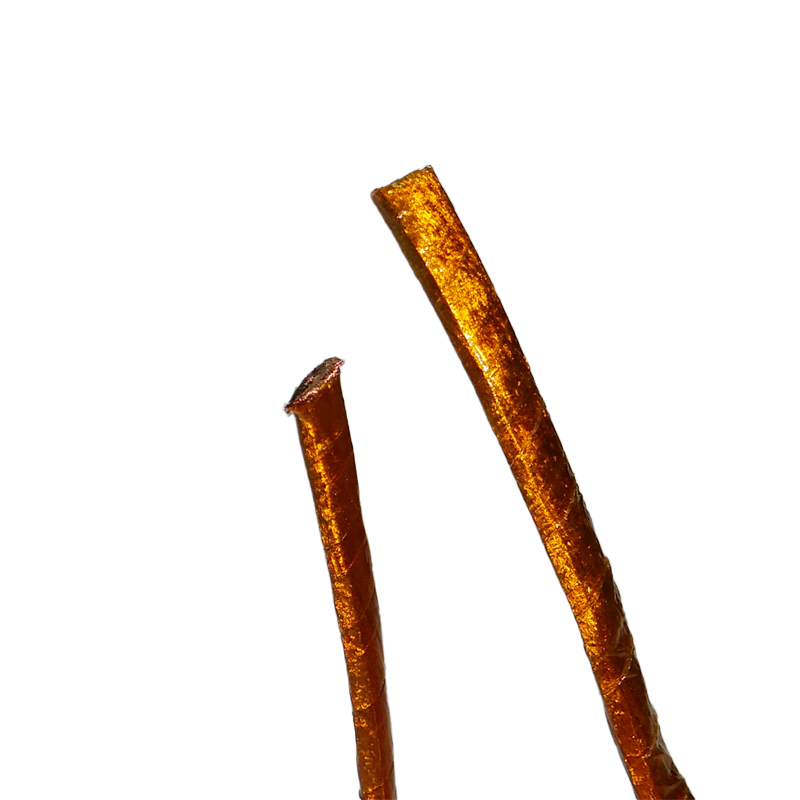

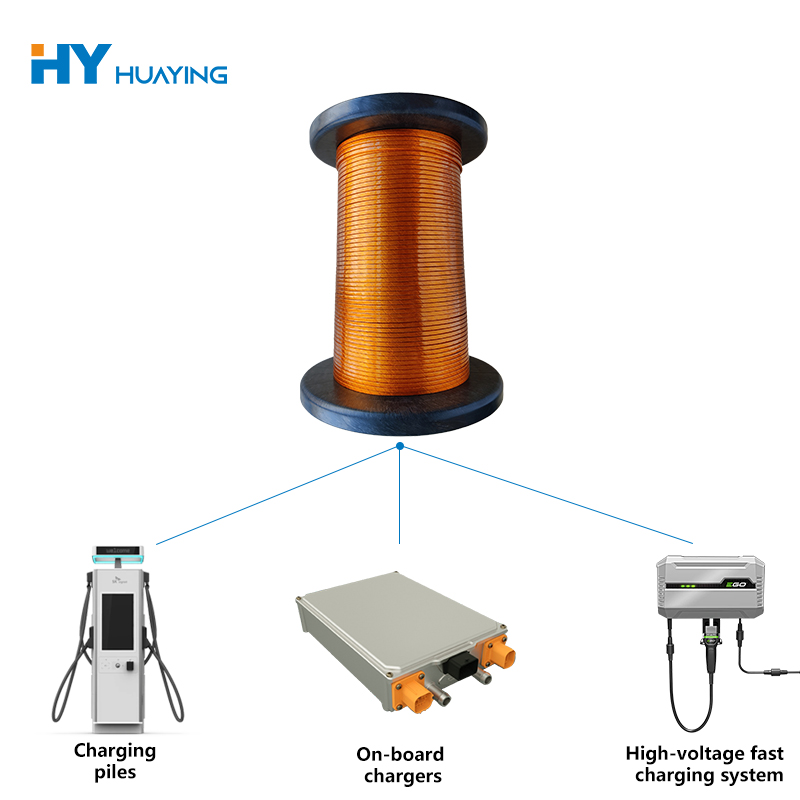

Este fio Huaying Twisted Litz possui uma alta taxa de preenchimento de slot, permitindo que as bobinas enroladas nele transportem correntes mais altas sem superaquecimento, mesmo sob cargas de alta corrente. Além disso, utiliza fio trançado quadrado. Para a mesma área de seção transversal, o fio quadrado tem uma área superficial maior que o fio redondo, o que atenua o efeito pelicular, reduzindo significativamente as perdas de corrente de alta frequência e melhorando a dissipação de calor. Isto garante temperaturas operacionais estáveis em dispositivos eletrônicos automotivos por longos períodos. Além disso, o tamanho compacto do nosso produto o torna particularmente adequado para aplicações que exigem tamanho mínimo, como armazenamento óptico. Além disso, sua temperatura e resistência à radiação atingem 220°C, tornando-o adequado para uso em ambientes industriais de alta temperatura. Esta resistência à radiação também garante um funcionamento estável em equipamentos médicos especializados, resultando numa ampla gama de aplicações.

Manutenção do produto

A manutenção diária do Huaying Twisted Litz Wire é simples; simplesmente preste atenção a alguns pequenos detalhes. Ao armazenar, lembre-se de manter os fios em uma área seca e bem ventilada, longe de óleo, sujeira e líquidos corrosivos. Se você planeja armazená-los por um longo período, é recomendável embrulhar bem os fios em um saco lacrado para evitar a entrada de umidade. Isto é especialmente verdadeiro durante a estação chuvosa no sul da China, quando o ar está úmido e pode facilmente danificar o desempenho do fio. Se você precisar cortar os fios, certifique-se de usar um alicate dedicado. Não use uma tesoura comum para cortá-los. Caso contrário, os fios torcidos se quebrarão facilmente, causando problemas ao conectá-los posteriormente. Além disso, ao retirar o isolamento, tome cuidado para não quebrar o fio de cobre. Recomenda-se utilizar uma ferramenta dedicada para decapagem de fios e seguir os requisitos do equipamento; não tire a roupa muito longa ou muito curta.

especificações	tolerância do condutor	resistência do medidor		FIW4 diâmetro externo mm		FIW5 diâmetro externo mm		FIW6 diâmetro externo mm		FIW7 diâmetro externo mm		FIW8 diâmetro externo mm		FIW9 diâmetro externo mm
milímetros	milímetros	min	máx.	min	máx.	min	máx.	min	máx.	min	máx.	min	máx.	min	máx.
0.050	±0,002	7.9220	9.4890	0.075	0.085	0.085	0.095	0.095	0.105	0.106	0.116	--	--	--	--
0.063	±0,002	5.0450	5.9220	0.090	0.101	0,102 0,114		0.114	0.126	0.127	0.139	--	--	--	--
0.070	±0,003	4.0790	4.8900	0.098	0.110	0.111	0.123	0.124	0.136	0.137	0.149	0.150	0.162	0.163	0.175
0.080	±0,003	3.1330	3.7030	0.109	0.122	0.123	0.136	0.137	0.150	0.151	0.164	0.165	0.178	0.179	0.192
0.090	±0,003	2.4950	2.9000	0.121	0.134	0.135	0.148	0.149	0.162	0.163	0.176	0.177	0.190	0.191	0.204
0.100	±0,003	2.0340	2.3330	0.133	0.148	0.149	0.164	0.165	0.180	0.181	0.196	0.197	0.212	0.213	0.228
0.112	±0,003	1.6330	1.8480	0.148	0.164	0.165	0.181	0.182	0.198	0.199	0.215	0.216	0.232	0.233	0.249
0.114	±0,003	1.5760	1.7820	0.150	0.166	0.167	0.183	0.184	0.200	0.201	0.217	0.218	0.234	0.235	0.251
0.120	±0,003	1.4260	1.6030	0.159	0.176	0.177	0.194	0.195	0.212	0.213	0.230	0.231	0.248	0.249	0.266
0.127	±0,003	1.2770	1.4280	0.166	0.183	0.184	0.201	0.202	0.219	0.220	0.237	0.238	0.255	0.256	0.273
0.132	±0,003	1.1850	1.3200	0.172	0.191	0.192	0.211	0.212	0.231	0.232	0.251	0.252	0.271	0.272	0.291
0.140	±0,003	1.0550	1.1700	0.182	0.201	0.202	0.221	0.222	0.241	0.242	0.261	0.262	0.281	0.282	0.301
0.150	±0,003	0.9287	1.0158	0.194	0.215	0.216	0.237	0.238	0.259	0.260	0.281	0.282	0.300	0.300	0.320
0.160	±0,003	0.8122	0.8906	0.206	0.227	0.228	0.249	0.250	0.271	0.272	0.293	0.294	0.315	0.316	0.337
0.170	±0,003	0.7210	0.7871	0.218	0.241	0.242	0.265	0.266	0.289	0.290	0.313	0.314	0.337	0.338	0.361
0.180	±0,003	0.6444	0.7007	0.230	0.253	0.254	0.277	0.282	0.303	0.304	0.325	0.326	0.349	0.350	0.373
0.190	±0,003	0.5793	0.6277	0.241	0.265	0.266	0.290	0.291	0.315	0.316	0.340	0.341	0.365	0.366	0.390
0.200	±0,003	0.5237	0.5657	0.253	0.277	0.278	0.302	0.303	0.327	0.328	0.352	0.353	0.377	0.378	0.402
0.220	±0,003	0.4342	0.4664	0.277	0.303	0.304	0.330	0.331	0.357	0.358	0.384	0.385	0.411	0.412	0.438
0.250	±0,004	0.3345	0.3628	0.313	0.338	0.340	0.370	0.373	0.400	0.403	0.430	0.433	0.460	0.463	0.490
0.300	±0,004	0.2319	0.2505	0.370	0.400	0.401	0.431	0.432	0.462	0.463	0.493	0.494	0.524	0.525	0.555
0.350	±0,004	0.1722	0.1833	0.424	0.454	0.455	0.485	0.486	0.516	0.517	0.547	0.548	0.578	0.579	0.609
0.400	±0,005	0.1316	0.1407	0.479	0.509	0.510	0.540	0.541	0.571	0.572	0.602	0.603	0.633	--	--
0.450	±0,005	0.1042	0.1109	0.534	0.564	0.565	0.595	0.596	0.626	0.627	0.657	0.658	0.688	--	--
0.500	±0,005	0.0846	0.0895	0.588	0.628	0.629	0.669	0.670	0.700	0.701	0.738	--	--	--	--
0.550	±0,006	0.0698	0.0742	0.650	0.690	0.690	0.730	0.730	0.768	0.768	0.802	--	--	--	--
0.600	±0,006	0.0587	0.0622	0.710	0.739	0.740	0.780	0.781	0.820	0.822	0.855	--	--	--	--
