Como o fio esmaltado de camada tripla pode melhorar o isolamento elétrico e a eficiência do enrolamento

Huaying, fabricante especializado de fios isolados, desenvolveFio Esmaltado Tripla Camadapara aplicações que exigem isolamento elétrico confiável, condutividade consistente e desempenho preciso do enrolamento. Compreender sua construção, processo de fabricação e critérios de seleção ajuda engenheiros e equipes de compras a escolher um fio adequado para equipamentos elétricos e eletrônicos compactos.

O fio esmaltado de camada tripla foi projetado para combinar condutividade elétrica com múltiplas camadas de isolamento protetor. Seu desempenho depende das dimensões do condutor, materiais de revestimento, espessura do isolamento, adesão e consistência de fabricação. Para engenheiros que projetam transformadores, indutores, bobinas e outros componentes eletromagnéticos, essas características influenciam a eficiência do enrolamento, a confiabilidade elétrica e a estabilidade operacional a longo prazo. Este guia explica os princípios de funcionamento, principais vantagens, considerações de fabricação, cenários de aplicação e fatores de compra associados ao fio enrolado isolado de camada tripla. Ele também apresenta as capacidades de produção da Huaying e fornece perguntas práticas que os compradores devem fazer antes de selecionar uma especificação de fio.

Índice

1. O que é fio esmaltado de camada tripla?
2. Como funciona sua estrutura e composição material?
3. Quais são as principais vantagens de desempenho?
4. Como é fabricado o fio esmaltado de camada tripla?
5. Onde é usado o fio esmaltado de camada tripla?
6. Como você compara as especificações dos fios?
7. Como os compradores devem selecionar o fio certo?
8. O que você deve saber sobre Huaying?
9. Perguntas frequentes
10. Conclusão

1. O que é fio esmaltado de camada tripla?

O fio esmaltado de camada tripla é um fio condutor projetado com vários revestimentos ou camadas de isolamento para ajudar a isolar eletricamente o condutor dos componentes circundantes. Dependendo do projeto do produto, o condutor pode ser feito de cobre ou outro material condutor especificado, enquanto o sistema de isolamento é selecionado de acordo com os requisitos elétricos, térmicos e mecânicos.

Ao contrário de um condutor protegido por um único revestimento, um projeto de isolamento de três camadas fornece múltiplas barreiras protetoras. Esta construção pode melhorar a confiabilidade do isolamento e ajudar os fabricantes a desenvolver componentes eletromagnéticos compactos onde o espaço de enrolamento é limitado.

O termo não deve ser confundido com todo tipo de fio com isolamento triplo. O fio enrolado esmaltado e o fio com isolamento triplo podem ter diferentes sistemas de revestimento, métodos de construção e requisitos de conformidade. Os compradores devem, portanto, verificar a estrutura exata do produto, em vez de presumir que todos os fios de três camadas compartilham características de desempenho idênticas.

Para obter mais informações sobre o produto disponível, visite a página do produto Huaying Triple-Layer Enameled Wire.

2. Como funciona sua estrutura e composição material?

O desempenho do fio enrolado de camada tripla depende de como o condutor e o sistema de isolamento funcionam juntos. Cada componente contribui para as características elétricas e mecânicas gerais do fio.

• Núcleo condutor:Transporta corrente elétrica através do enrolamento. O material do condutor, as dimensões da seção transversal e a configuração do fio influenciam a resistência elétrica e a capacidade de transporte de corrente.
• Camada de isolamento primário:Fornece uma barreira elétrica inicial entre o condutor e espiras ou componentes adjacentes.
• Camada de isolamento intermediária:Adiciona outra barreira protetora e contribui para o sistema de isolamento geral.
• Camada de isolamento externa:Ajuda a proteger as camadas subjacentes durante o manuseio, enrolamento e montagem, dependendo das propriedades do material.

A composição real varia de acordo com a especificação do produto. As informações do produto Huaying descrevem um processo de fabricação envolvendo filme de poliamida, revestimento em spray de alto isolamento e fibra de vidro. Os compradores devem confirmar a sequência precisa do material e a construção do modelo selecionado antes de incorporá-lo em um projeto.

A espessura do isolamento é particularmente importante. O isolamento excessivamente fino pode não atender ao desempenho dielétrico exigido, enquanto o isolamento desnecessariamente espesso pode aumentar o diâmetro do fio acabado e reduzir o espaço disponível para enrolamento. Um design equilibrado oferece suporte à confiabilidade elétrica e ao empacotamento eficiente de componentes.

3. Quais são as principais vantagens de desempenho?

Isolamento Elétrico Confiável

Múltiplas camadas de isolamento podem fornecer proteção adicional contra contato elétrico entre condutores adjacentes e componentes adjacentes. A rigidez dielétrica real depende dos materiais de isolamento, espessura, qualidade de produção e condições de teste. Os engenheiros devem confirmar a tensão suportável necessária e os padrões aplicáveis ​​antes de aprovar um fio para equipamentos críticos para a segurança.

Potencial para projetos de enrolamento compacto

Quando o sistema de isolamento atende aos requisitos elétricos da aplicação, uma construção de fio cuidadosamente otimizada pode ajudar a reduzir a necessidade de materiais de isolamento suplementares. A economia de espaço resultante depende do projeto do componente e dos requisitos específicos de isolamento; eles não devem ser assumidos sem a revisão dos padrões relevantes.

Qualidade de fabricação consistente

Dimensões uniformes dos condutores e revestimentos de isolamento suportam um comportamento previsível do enrolamento. Defeitos de revestimento, diâmetros inconsistentes ou má adesão podem criar problemas durante o enrolamento automatizado e afetar a confiabilidade do componente acabado.

Considerações sobre custos de longo prazo

A seleção do fio deve representar mais do que o preço de compra inicial. A qualidade consistente pode ajudar a reduzir defeitos de produção, retrabalho e manutenção associados a falhas relacionadas ao isolamento. O custo benefício real depende das condições de aplicação, da vida útil do produto, do rendimento de fabricação e da qualidade dos materiais alternativos que estão sendo avaliados.

Esses benefícios estão condicionados à escolha de uma especificação adequada e à verificação de seu desempenho. Nenhum projeto de isolamento elimina a necessidade de proteção elétrica adequada, testes e projeto seguro de equipamentos.

4. Como é fabricado o fio esmaltado de camada tripla?

A consistência de fabricação é essencial porque o condutor e o isolamento devem permanecer uniformes ao longo do comprimento do fio acabado. Huaying descreve várias etapas importantes em seu processo de produção.

1. Trefilagem:O material condutor é desenhado nas dimensões exigidas. A qualidade da superfície e a consistência dimensional são importantes para operações de revestimento subsequentes.
2. Recozimento:O tratamento térmico controlado pode ajustar as propriedades mecânicas do condutor, ajudando-o a atingir as características necessárias para o enrolamento e processamento posterior.
3. Aplicação de isolamento:Os materiais de revestimento ou isolantes são aplicados de acordo com a construção especificada do produto. A cobertura uniforme ajuda a limitar manchas finas e outros defeitos potenciais.
4. Controle de espessura:O fabricante controla as dimensões do isolamento para atingir o diâmetro final e o desempenho elétrico necessários.
5. Cura:Quando o sistema de revestimento requer cura, o processamento controlado ajuda a desenvolver as propriedades e a adesão pretendidas do revestimento.
6. Inspeção final:Verificações dimensionais, visuais, elétricas e mecânicas adequadas ajudam a verificar a conformidade com as especificações do produto.

A página do produto da Huaying relata precisão de controle de espessura de ± 0,005 mm para o processo de revestimento descrito. Os compradores devem confirmar a referência de medição, o modelo aplicável e o método de inspeção ao usar este valor como requisito de aquisição.

Para as equipes de engenharia, a documentação de qualidade mais útil inclui uma especificação de produto definida, critérios de inspeção, informações de rastreabilidade, quando disponíveis, e resultados de testes relevantes para a aplicação pretendida.

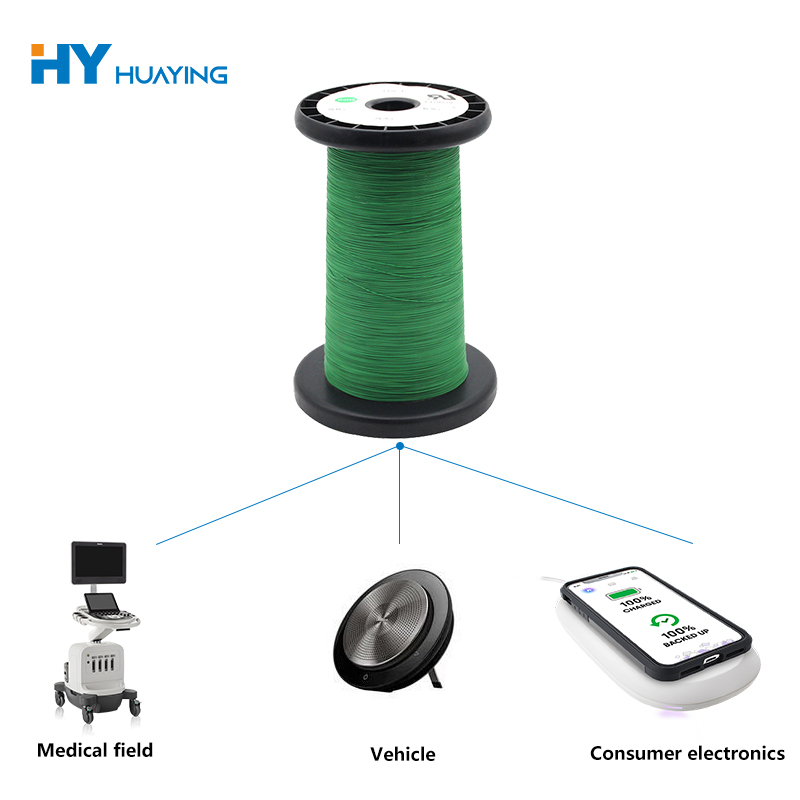

5. Onde é usado o fio esmaltado de camada tripla?

O fio enrolado isolado de camada tripla pode ser considerado para produtos elétricos e eletrônicos nos quais a confiabilidade do isolamento, o enrolamento compacto e a condutividade consistente são importantes. A adequação depende das especificações reais do fio e das condições de operação do equipamento.

• Transformadores:Os condutores do enrolamento devem atender aos requisitos dimensionais, de tensão, temperatura, isolamento e tensão do componente.
• Indutores e bobinas:O fio de enrolamento apropriado suporta projetos de componentes magnéticos usados ​​em conversão de energia e circuitos de filtragem.
• Trocando fontes de alimentação:As características do isolamento e do condutor devem ser compatíveis com a frequência de chaveamento, tensão de tensão, condições térmicas e requisitos de segurança aplicáveis.
• Equipamento eletrônico:Módulos de potência compactos e outros conjuntos elétricos podem se beneficiar de um fio enrolado selecionado para espaço de instalação limitado.
• Sistemas elétricos industriais:Componentes de enrolamento personalizados exigem especificações de fios que correspondam aos seus ciclos de trabalho e condições ambientais.

Antes de selecionar um fio para qualquer uma dessas aplicações, os engenheiros devem avaliar o aumento de temperatura, o estresse elétrico, a tensão do enrolamento, a frequência operacional, a exposição à umidade e os requisitos de certificação relevantes. A adequação de um produto para um transformador ou fonte de alimentação não estabelece automaticamente a adequação para todos os projetos.

6. Como você compara as especificações dos fios?

Comparar especificações é mais confiável do que escolher um fio apenas com base no nome do produto. A tabela a seguir resume os principais parâmetros que os compradores devem analisar.

Huaying publica exemplos de configurações de condutores, metas de diâmetro geral e valores de resistência de condutores em sua página de produto. Como os valores são específicos do modelo, os compradores devem consultar a tabela de especificações original e solicitar confirmação antes de usar qualquer valor em cálculos de engenharia.

Referência: Especificações do fio esmaltado de camada tripla da Huaying.

7. Como os compradores devem selecionar o fio certo?

A escolha do fio correto começa com a aplicação e não com uma afirmação geral sobre o desempenho do isolamento. As equipes de compras e os engenheiros de projeto podem usar a lista de verificação a seguir para restringir as opções adequadas.

• Defina os requisitos elétricos:Especifique a tensão de trabalho, a corrente esperada, a frequência, os requisitos de resistência dielétrica e a resistência aceitável.
• Confirme as condições térmicas:Estabeleça a temperatura operacional esperada, o aumento de temperatura, o método de resfriamento e o ciclo de trabalho.
• Verifique as restrições de enrolamento:Determine a janela de enrolamento disponível, o diâmetro final necessário, o raio de curvatura e as limitações do equipamento de produção.
• Verifique o sistema de isolamento:Solicite detalhes sobre materiais de camada, tolerâncias de espessura, adesão e métodos de teste elétrico relevantes.
• Revise as necessidades de conformidade:Identificar os padrões e aprovações exigidas para o equipamento acabado e mercado de destino.
• Avalie a consistência da produção:Pergunte sobre procedimentos de inspeção, consistência de lote, embalagem e documentação de rastreabilidade.
• Solicite amostras quando apropriado:Teste o fio de amostra usando o processo de enrolamento real e o design do componente antes de aprovar a produção em volume.

Uma consulta técnica clara deve incluir desenhos ou metas dimensionais, demanda anual ou de lote, condições operacionais, padrões exigidos e qualquer embalagem especial ou expectativas de entrega. Essas informações ajudam o fornecedor a determinar se um modelo existente é adequado ou se uma especificação personalizada precisa de avaliação.

8. O que você deve saber sobre Huaying?

fornece produtos de fio isolado e descreve seu foco no desenvolvimento de produtos, qualidade de fabricação e suporte ao cliente. De acordo com as informações do produto da empresa, seu processo de produção de fio esmaltado de camada tripla inclui trefilação, recozimento, aplicação de isolamento, cura controlada e controle dimensional.

A empresa também informa ter mais de 10 patentes e uma equipe de P&D de mais de 20 pessoas. Esses números divulgados pela empresa fornecem informações básicas sobre suas capacidades de desenvolvimento declaradas, mas os compradores devem solicitar documentação relevante quando a propriedade de patentes, qualificações técnicas ou outras evidências forem necessárias para a aprovação do fornecedor.

Ao avaliar a Huaying ou outro fornecedor de fios, as equipes de compras devem considerar mais do que as credenciais da empresa. As questões mais importantes dizem respeito a se o fio proposto corresponde à aplicação, se os registros de qualidade exigidos estão disponíveis e se as amostras e os lotes de produção podem atender consistentemente às especificações acordadas.

Para obter detalhes específicos do produto, use a página oficial do fio esmaltado de camada tripla Huaying como ponto de partida para uma discussão técnica.

9. Perguntas frequentes

1. Qual a principal finalidade do Fio Esmaltado Tripla Camada?

Seu objetivo principal é combinar um núcleo condutor com múltiplas camadas de isolamento, ajudando a separar eletricamente o condutor das espiras adjacentes e dos componentes circundantes. O nível de proteção real depende da construção do fio, das propriedades do material e dos resultados de testes verificados.

2. O fio esmaltado de camada tripla é igual ao fio com isolamento triplo?

Não necessariamente. Os termos podem descrever produtos relacionados, mas o condutor, os materiais de isolamento, o método de revestimento e os requisitos de conformidade podem ser diferentes. Sempre confirme a construção detalhada e o padrão de produto aplicável antes de tratar os dois como intercambiáveis.

3. Quais fatores determinam o desempenho elétrico do fio?

Fatores importantes incluem material e dimensões do condutor, resistência elétrica, espessura do isolamento, rigidez dielétrica, classificação de temperatura e consistência de fabricação. O desempenho deve ser avaliado utilizando as especificações e condições de teste relevantes para o equipamento pretendido.

4. O fio esmaltado de camada tripla pode ser personalizado?

A personalização pode ser possível dependendo das capacidades do fabricante e dos requisitos de produção. Os compradores devem fornecer o tamanho do condutor alvo, o diâmetro acabado, os requisitos de isolamento, os parâmetros elétricos e a quantidade esperada do pedido para determinar a viabilidade.

5. Como os compradores podem verificar a qualidade do produto antes de fazer um pedido em grandes quantidades?

Solicite a ficha técnica atualizada, os registros de inspeção relevantes e a documentação de conformidade disponível. Quando apropriado, avalie as amostras através de verificações dimensionais, testes de enrolamento e testes elétricos realizados de acordo com os requisitos da aplicação.

6. Que informações devem constar num pedido de orçamento?

Inclua o modelo ou desenho do fio necessário, dimensões do condutor, construção do isolamento, desempenho elétrico alvo, padrões aplicáveis, quantidade do pedido, destino de entrega e quaisquer requisitos de teste ou embalagem. Uma solicitação completa torna a avaliação técnica e a cotação mais eficientes.

10. Conclusão

O fio esmaltado de camada tripla pode suportar projetos elétricos que exigem isolamento confiável, condutividade consistente e enrolamento eficiente. A seleção do produto certo requer uma comparação cuidadosa das dimensões do condutor, construção do isolamento, desempenho dielétrico, limites térmicos e qualidade de fabricação. Ao confirmar esses fatores antes da produção, os engenheiros e as equipes de compras podem reduzir incompatibilidades de especificações e tomar decisões de compra mais informadas. Se você estiver adquirindo fio de enrolamento isolado para transformadores, indutores ou outras aplicações elétricas,entre em contato com Huayingpara discutir seus requisitos técnicos, solicitar especificações de produtos e explorar uma solução adequada para seu projeto.
