Como escolher o fio magnético?

Resumo

Fio magnéticoé um componente crítico em motores, transformadores, indutores e uma ampla gama de dispositivos eletromagnéticos. No entanto, muitos compradores enfrentam desafios recorrentes, como falha de isolamento, condutividade inconsistente, superaquecimento e dificuldade de combinar as especificações dos fios com as aplicações do mundo real. Este artigo fornece um guia prático e estruturado para seleção de fios magnéticos, considerações de fabricação, sistemas de isolamento e requisitos específicos de aplicação. Ao compreender esses fatores, engenheiros, compradores e tomadores de decisão podem reduzir os riscos de desempenho, prolongar a vida útil do produto e melhorar a confiabilidade geral do sistema.

Contorno

• Compreendendo o que é fio magnético
• Pontos problemáticos comuns do cliente na seleção de fios magnéticos
• Principais parâmetros técnicos importantes
• Tipos de isolamento e diferenças de desempenho
• Guia de seleção baseado em aplicativos
• Considerações sobre controle de qualidade e fabricação
• Tabela de comparação de opções típicas de fio magnético
• Perguntas frequentes
• Conclusão e Cooperação Empresarial

Índice

• O que é fio magnético?
• Por que a seleção do fio magnético geralmente falha
• Parâmetros críticos para avaliar
• Sistemas de isolamento explicados
• Escolhendo o fio magnético por aplicação
• Fabricação e garantia de qualidade
• Tabela de comparação de produtos
• Perguntas frequentes

O que é fio magnético?

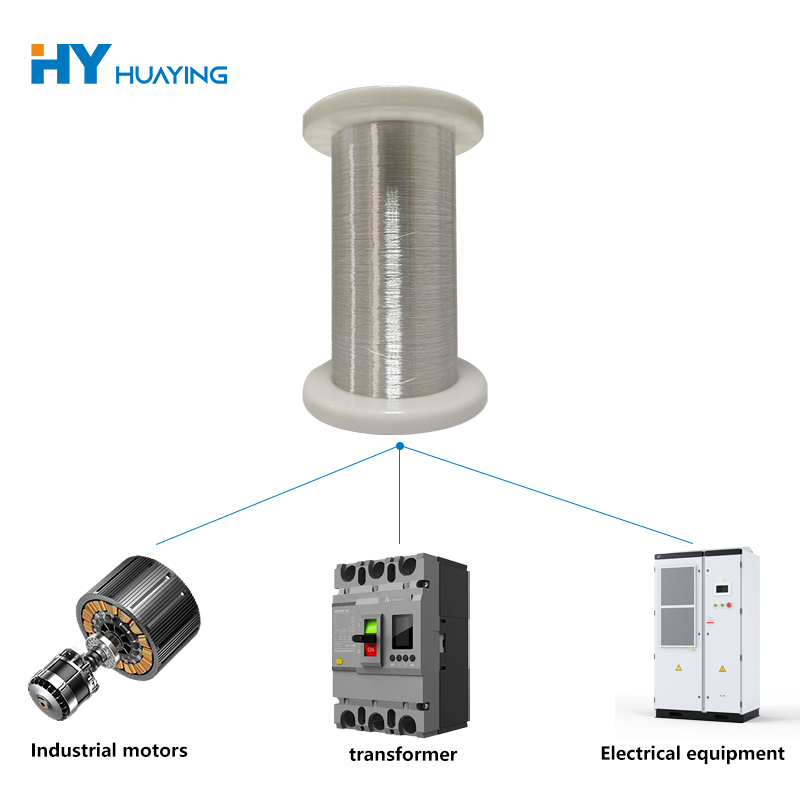

O fio magnético, também conhecido como fio esmaltado, é um condutor elétrico normalmente feito de cobre ou alumínio e revestido com uma fina camada de esmalte isolante. Ao contrário do fio isolado comum, o fio magnético é projetado para maximizar a eficiência condutiva enquanto mantém o isolamento elétrico entre as voltas em bobinas bem enroladas.

É amplamente utilizado em motores elétricos, transformadores, geradores, relés, solenóides e indutores. A camada isolante desempenha um papel decisivo na resistência térmica, estabilidade química e durabilidade mecânica, afetando diretamente a vida útil operacional do produto final.

Por que a seleção do fio magnético geralmente falha

Muitas falhas operacionais atribuídas ao fio magnético não são causadas pelo condutor em si, mas por especificações incorretas ou mal-entendidos dos requisitos da aplicação. Os pontos problemáticos comuns incluem:

• Fissuração do isolamento devido à classe térmica insuficiente
• Superaquecimento causado por diâmetro do condutor subdimensionado
• Eficiência reduzida devido à baixa suavidade da superfície
• Incompatibilidade com vernizes ou resinas de impregnação
• Avaria prematura sob condições de alta frequência

Estas questões surgem frequentemente quando as decisões de compra são baseadas apenas no preço e não no alinhamento do desempenho.

Parâmetros críticos para avaliar

A seleção do fio magnético requer uma avaliação sistemática de vários parâmetros técnicos:

• Material condutor:O cobre oferece maior condutividade, enquanto o alumínio oferece vantagens em peso e custo.
• Calibre do fio:Determina a capacidade de condução de corrente e geração de calor.
• Aula Térmica:Indica a temperatura máxima de operação, geralmente variando da Classe 130 à Classe 220.
• Espessura do Isolamento:Equilibra segurança elétrica com eficiência de enrolamento.
• Tensão de ruptura:Mede a confiabilidade do isolamento sob estresse elétrico.

Sistemas de isolamento explicados

O revestimento de esmalte é a característica definidora do fio magnético. Diferentes sistemas de isolamento são projetados para atender demandas térmicas e mecânicas específicas:

• Poliuretano:Excelente soldabilidade e flexibilidade, adequada para eletrônicos e motores pequenos.
• Poliéster:Resistência mecânica e resistência ao calor equilibradas.
• Poliesterimida:Maior resistência térmica para motores industriais.
• Poliamida-imida:Resistência superior ao calor, produtos químicos e abrasão.

A escolha do isolamento errado pode levar à falha do isolamento, mesmo que o tamanho do condutor esteja correto.

Escolhendo o fio magnético por aplicação

O contexto da aplicação deve sempre orientar a seleção do fio magnético:

• Transformadores:Requer rigidez dielétrica estável e compatibilidade com óleos ou resinas isolantes.
• Motores Elétricos:Exigem alta resistência térmica e robustez mecânica.
• Dispositivos de alta frequência:Beneficie-se de um acabamento superficial liso e espessura de isolamento consistente.
• Componentes automotivos:Exige resistência à vibração, ciclos de temperatura e produtos químicos.

Atender a esses requisitos reduz o tempo de inatividade e os custos de manutenção.

Fabricação e garantia de qualidade

O desempenho confiável do fio magnético depende muito da precisão da fabricação. Os principais indicadores de qualidade incluem:

• Revestimento de esmalte uniforme sem furos
• Tolerância estável do diâmetro do condutor
• Adesão consistente entre esmalte e condutor
• Testes rigorosos de alongamento, choque térmico e rigidez dielétrica

Linhas de produção avançadas e processos de inspeção rigorosos são essenciais para garantir confiabilidade a longo prazo.

Tabela típica de comparação de fios magnéticos

Perguntas frequentes

P: Como a classe térmica afeta a vida útil do fio magnético?
Uma classe térmica mais elevada permite que o fio opere com segurança em temperaturas elevadas, reduzindo significativamente a degradação do isolamento.

P: O fio magnético pode ser personalizado para aplicações específicas?
Sim, parâmetros como tipo de isolamento, espessura e material do condutor podem ser adaptados às necessidades da aplicação.

P: Um isolamento mais espesso é sempre melhor?
Não necessariamente. O isolamento excessivo pode reduzir a eficiência do preenchimento da ranhura e afetar o desempenho eletromagnético.

Conclusão e Cooperação

Escolher o fio magnético certo é uma decisão técnica que afeta diretamente a confiabilidade, eficiência e segurança do produto. Uma compreensão clara dos materiais dos condutores, dos sistemas de isolamento e dos requisitos da aplicação ajuda a evitar falhas dispendiosas e garante a estabilidade do desempenho a longo prazo.

Tecnologia eletrônica Co. de Huizhou Huaying, Ltd.fornece uma gama abrangente de soluções de fios magnéticos projetadas para atender diversas necessidades industriais e comerciais. Para recomendações personalizadas e fornecimento confiável,Contate-noshoje para discutir seus requisitos específicos de aplicação e explorar oportunidades de cooperação de longo prazo.
